根據XXX供電公司計劃，組織開展XXX壓氣站35kV變電所啟動工作。

一、 啟動時間：2019年9月xx日xx點xx時。

二、 啟動范圍：

35kV 設備：35kV 1#進線323，35kV5#母線、35kV 2#進線324，35kV4#母線、1#PT5-9、2#PT4-9、1#主變、2#主變

10kV 設備：10kV 1#進線501、10KV 5#母線、10kV2#進線502、10kV4#母線、1#PT5-9、2#PT4-9、10KV 5#母線備用出線517（功率2000KW）

三,啟動前運行方式:

南氣一線313、南氣二線314線路帶電。.

四、啟動申請票安排:

xxxxxx。

五、啟動條件:

1、XXX壓氣站35kV變電所保護定值已下發。

2、XXX供電公司完成XXX壓氣站35kV變電所驗收工作。

3、完成XXX壓氣站35kV變電所電氣設備有關遙測遙信量的接入,開關遙控傳動、保護裝置聯調工作。

4、完成XXX壓氣站35kV變電所的一、二次設備驗收傳動工作;閉鎖裝置的接入、驗收工作及完成設備標示牌的安裝工作。

5、XXX壓氣站運維操作班運行人員檢查張家口壓氣站35kV變電所內臨時地線、短路線已拆除,所有開關在分閘位置、隔離開關斷開、接地刀閘已拉開、無其它遺漏物品。

6、各有關單位向變電站移交XXX壓氣站35kV變電所的有關圖紙、安裝、試驗報告及產品說明書等技術資料。

7、以上工作務必于9月xx日9:30前完成,確保設備按時啟動。

8、XXX壓氣站運維操作班運行人員于9月xx日向XXX縣調控分中心申請XXX壓氣站35kV變電所啟動,并做好事故預想工作。

六、開始啟動:

XXX壓氣站運維操作班運行人員根據宣化調控分中心命令開始啟動工作

1、35kV5# 母線啟動

1）、 合上35KV 1#PT 5-9隔離開關

2）、 合上35KV 1#隔離柜323-1隔離開關

3）、 合上35KV 1#計量柜323-2隔離開關

4）、 合上35KV1#進線柜323-5隔離開關

5）、 合上35KV1#進線柜323斷路器，對35kV5# 母線進行沖擊（沖擊3次每次運行3分鐘，間隔5分鐘，最后一次323斷路器不分開）。

6）、 檢查設備運行正常，檢查PT二次電壓正常。

2、35kV1# 主變啟動

1）、 合上35KV1#出線柜301-5隔離開關

2）、 合上35KV1#出線柜301斷路器，對35kV1# 主變進行沖擊（沖擊三次,第一次沖擊合閘后帶電時間不少于10分鐘,間隔5分鐘，以后各次運行5分鐘，間隔5分鐘，最后一次301斷路器不分開）。

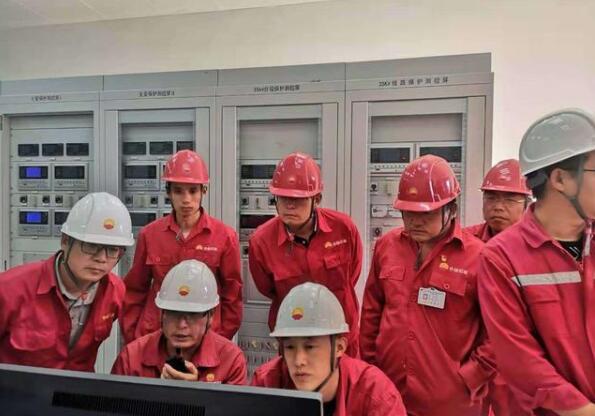

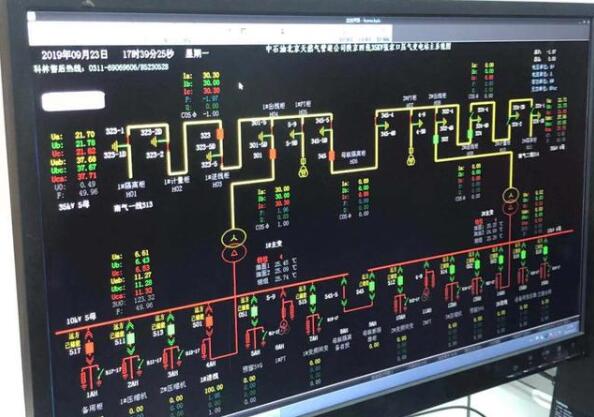

3）、 檢查主變運行聲音正常，溫度正常，監控電腦無異常報警信息。

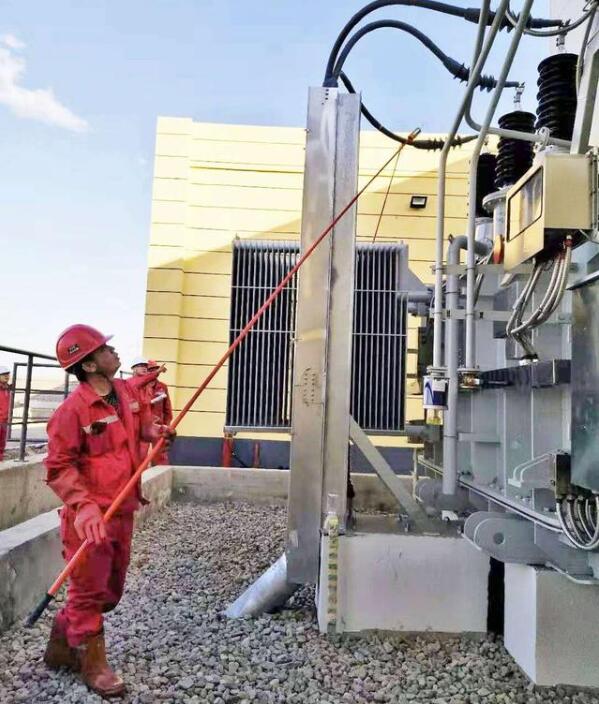

4）、在1#主變高壓側進行一次核相序，核相完成后，向調度匯報

3、10kV5# 母線啟動

1）、 將10KV1#PT 5-9開關柜手車搖至工作位置

2）、 將10KV1#進線501開關柜手車搖至工作位置

3）、 合上10KV1#進線501斷路器，對10kV5# 母線進行沖擊（沖擊3次每次運行3分鐘，間隔5分鐘，最后一次501斷路器不分開）。

4）、 檢查10kV5# 母線設備運行正常，檢查PT二次電壓正常。

4、10KV 5#母線備用出線517啟動（功率2000KW），南氣一線、南氣二線帶載測試。（帶載測試方案見附件）

1）、 將10K備用出線柜517開關柜手車搖至工作位置

2）、 合上10KV備用出線柜517斷路器（負荷2000KW），等待南氣一線、南氣二線上級變電所測試。

待上級變電所測試合格后，10KV備用出線柜517轉停用。

5、35kV4# 母線啟動

1）、 合上35KV2#PT4-9隔離開關

2）、 合上35KV2#隔離柜324-1隔離開關

3）、 合上35KV2#計量柜324-2隔離開關

4）、 合上35KV2#進線柜324-4隔離開關

5）、 合上35KV2#進線柜324斷路器，對35kV4# 母線進行沖擊（沖擊3次每次運行3分鐘，間隔5分鐘，最后一次324斷路器不分開）。

6）、 檢查設備運行正常，檢查PT二次電壓正常。

7）、對35KV 1#PT5-9,2#PT4-9進行二次核相

6、35kV2# 主變啟動

1）、 合上35KV 2#出線柜302-4隔離開關

2）、 合上35KV 2#出線柜302斷路器，對35kV 2# 主變進行沖擊測試（沖擊三次,第一次沖擊合閘后帶電時間不少于10分鐘,間隔5分鐘，以后各次運行5分鐘，間隔5分鐘，最后一次302斷路器不分開）。

3）、 檢查主變運行聲音正常，溫度正常，監控電腦無異常報警信息。

4）、在2#主變高壓側進行一次核相序，核相完成后，向調度匯報

7、10kV4# 母線啟動

1）、 將10KV 2#PT 4-9開關柜手車搖至工作位置

2）、 將10KV 2#進線502開關柜手車搖至工作位置

3）、將10KV 2#進線502斷路器搖至工作位

4）、 合上10KV 2#進線502斷路器，對10kV 4# 母線進行沖擊（沖擊3次每次運行3分鐘，間隔5分鐘，最后一次502斷路器不分開）。

5）、 檢查10kV 4#母線設備運行正常，檢查PT二次電壓正常。

6）、將10kV母聯隔離柜545-5隔離開關搖至工作位

7）、將10kV母聯斷路器545手車抽出

8）、在10kV母聯斷路器上下口處進行一次核相

9）、對10kV 1#PT5-9、2#PT4-9二次側核相

10）、將10kV母聯隔離柜545-5隔離開關搖至試驗位

11）、將10kV母聯斷路器545手車推入試驗位

12）、將10kV 1#進線斷路器501、10kV 2#進線斷路器502轉冷備狀態

13）、1#主變、2#主變轉入72h空載運行測試

七、 XXX壓氣站35kV變電所啟動后:

XXX壓氣站運維操作班值班員對變電所電氣設備進行特巡,如發現異常及時向有關單位匯報。

八、安全措施

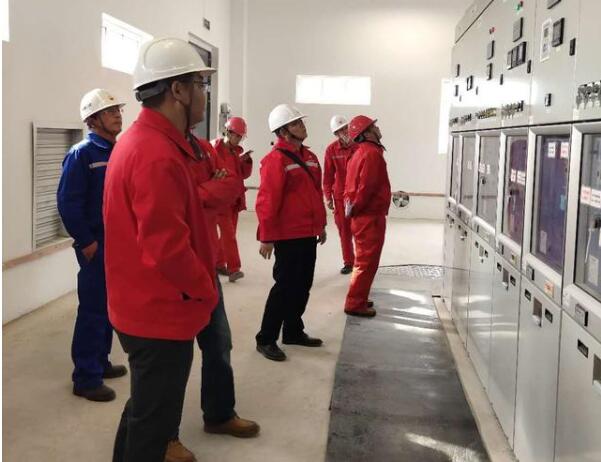

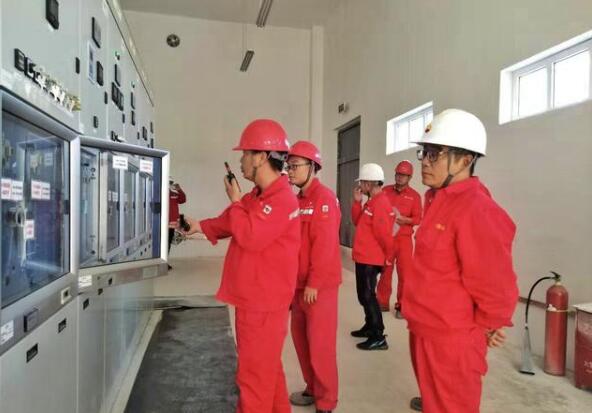

1、35kV高壓開關室及10kV高壓開關室設專人監護開關柜運行情況。

2、變壓器周?chē)皯?hù)外開關場應設置安全圍欄，電氣專業人員隨時監護變壓器運行情況。

3、消防人員分工明確，一組負責變壓器消防，一組負責開關柜消防。消防器材就地?cái)[放，隨時可用，送電前安全員應檢查消防器材。

4、變壓器一旦發生異常聲音，立即緊急斷開變壓器進線斷路器。

5、變壓器一旦發生爆炸、起火，應先緊急斷開電源，后用滅火器滅火。

6、35kV變電所投運時現場配備急救人員，一旦發生人身事故，立即現場搶救。

7、現場投運時，由電氣工程師專人統一指揮，按照填寫的作業指導書逐步實施。

8、現場操作人員和監護人必須穿絕緣靴、帶絕緣手套和電工專用安全帽。

9、非投運人員禁止進入投運現場，投運現場設安全隔離帶。

九、事故預案及采取的措施

1、事故發生時，由施工保駕單位按照預案中的措施進行處理，其他單位人員進行配合。

2、送電過程中，變壓器發生爆炸、起火、噴油等情況，應先緊急斷開變壓器進線開關柜的斷路器，接著斷開變壓器進線隔離開關，再斷開變壓器出線斷路器，疏散變壓器附近的人，最后使用干粉滅火器滅火，防止危險擴大。

3、35kV空載母線投運過程中應盡量避免產生諧振，操作人員應按照操作規程嚴格執行，操作步驟和方法完善準確。如發現有異常響聲應及時切斷進線斷路器，脫離危險區域。

4、開關柜在分、合閘過程中出現短路現象，應先緊急斷開進線開關柜的斷路器，再斷開進線開關柜的隔離開關，切除電源。

5、送電時，若電纜頭發生爆裂，應先緊急斷開連接本段電纜開關柜的斷路器，再斷開隔離開關或?qū)⑾鄳?yīng)開關柜小車?yán)猎囼?yàn)位置。

6、若在送電過程中出現單相接地現象,應逐個斷開出線開關柜斷路器,若超過2小時還沒有判斷出故障點,應停電檢查。

7、若出現繼電保護失靈的現象，應先緊急斷開進線開關，再斷開隔離刀閘或?qū)⑾鄳?yīng)開關柜小車搖至試驗位置
