本發明涉及一種光伏組件的故障檢測系統，屬于光伏電池制造領域以及光伏發電的故障檢測領域。

背景技術：

隨著新能源應用的迫切需要，太陽能光伏發電的規模的不斷擴大，光伏發電的運營、維護、管理等各個環節迫切需要智能轉型升級以提高效率降低成本。因此需要實時準確地了解每一片光伏電池板的工作狀態。目前的雖然有一些監測方法，但都是宏觀的、定性的觀測方法，如，利用人工或無人機宏觀觀察，再結合具體測量推測，掌握大概情況。由于測量、監測工作量巨大，以至于這項工作不可能細致、準確的完成。一般情況是只有等到某一片電池板出現了故障、燒毀甚至演變成災害事故了才能知道，其時已晚，造成重大損失。目前，所有的太陽能光伏發電組件都是只有單一的光電轉換發電功能，不能滿足大規模光伏電站的運營、維護要求，尤其是遠程的運營維護的要求，本發明的技術方案就是為了解決這一問題而設計的。

技術實現要素：

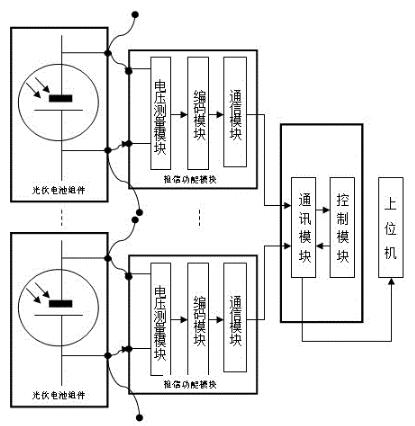

針對上述現有技術存在的不足，本發明提供一種光伏組件的故障檢測系統，包括光伏電池模塊、信息傳輸模塊、故障檢測模塊以及上位機；所述信息傳輸模塊包括測量模塊、編碼模塊和組件通信模塊；所述信息測量模塊輸入端與所述光伏電池模塊的輸出端連接；所述信息測量模塊的輸出端與所述編碼模塊的輸入端連接；所述編碼模塊的輸出端與所述組件通信模塊的輸入端連接。

所述信息測量模塊包括電壓采樣模塊，并且一組串聯光伏組件中的一塊光伏組件對應的信息測量模塊還包括電流采樣模塊；用于實時采集所述光伏電池模塊的電壓和電流送至所述編碼模塊進行信息編碼、標識并由所述組件通信模塊無線傳送至故障檢測模塊。

所述故障檢測模塊包括通信模塊和控制模塊；所述通信模塊的輸入端與所述組件通信模塊的輸出端連接；所述通信模塊的輸出端與所述控制模塊的輸入端連接；所述控制模塊的輸出端與所述通信模塊的輸入端連接；用于接收所述信息傳輸模塊的參數信息，送入所述控制模塊進行故障檢測，判斷是否出現故障，再將檢測結果送到所述通信模塊，所述通信模塊的輸出端與上位機連接，用于將故障檢測結果由所述通信模塊傳送至上位機，所述上位機用于實時顯示光伏電池組件的運行狀態。
