只說了22KW，所以還是有必要給你假定更多是條件，就假設你這個電機是工作在交流380V50HZ的工頻電壓下，電機就是標準的四極鼠籠型異步電動機，那么22KW的額定電流多半在43.2A，注意下邊的論述都是以43.2A這個電流為前提，如果你的電機額定電流很大，那就另當別論。不過電機的電流要以銘牌上的額定電流為準！

這里還約定，Q1斷路器的下端出2路線，一路到KM2，一路到KM3。

根據電流大小來選擇電線電纜的規格，KM2和KM3接通的時候就是電機繞組運行在三角形接法下去長期運行了，在三角形運行時候流經KM2和KM3的電流是43.2/1.732=24.9A, 所以可以選26A或者30A的接觸器。因此三角形運行環內的電流可以按照25A選電線規格！

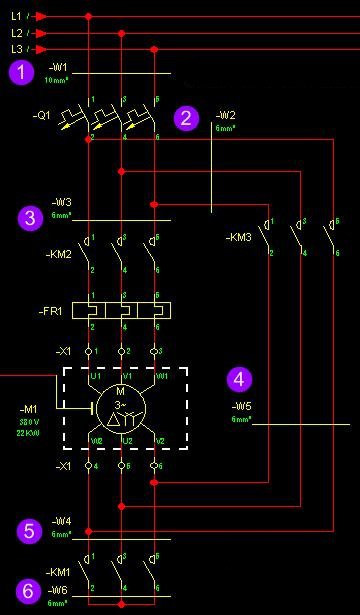

從母線到Q1斷路器這一段的長期運行電流就是43.2A，因此這一段電線的規格要以能長期承受43.2A及以上來作為選配參數。 看一下圖紙上標注的電線規格，請看下圖：

因為星三角電路中，有的人會把熱繼電器放置在三角形運行的環外，所以電線選配方案是適用于本圖的，熱繼電器放置在三角形運行的環內是比較節約成本的。而且本圖的一次回路，也是一個常規的星三角控制一次回路，大家大可放心它的正確性！

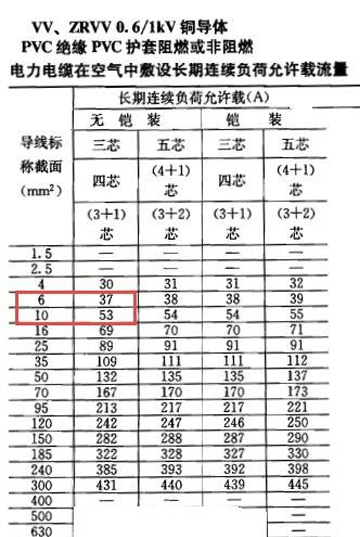

從圖片中可以看到圓圈①處可以使用10平方的PVC銅線，而②③④⑤⑥我都放置的6平方的PVC銅線，其實⑥處的電線可以更小一點，但是很少就沒有必要了，就保持一致了！—這個電纜規劃的依據還是運行在三角形環內的電流比主電流小，環內電流25A，主電流43.2A。 那么就來看看10平方和6平方的PVC電線所能承受的電流吧。
