變壓器是電力運行中不可缺少的重要組成部分，保障著電力使用的正常運行！所以了解和掌握變壓器的基本保護知識越發顯得重要！

一，首先我們先看一下變壓器的基本分類常識：

變壓器按相數分類

（1）單相變壓器：用于單相負荷和三相變壓器組。

（2），三相變壓器：用于三相系統的升、降電壓。

變壓器按冷卻方式分類。

1)干式變壓器：依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量變壓器。

2)油浸式變壓器：依靠油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、強迫油循環等。

二，變壓器的基本保護一般可以分為變壓器的電氣保護和非電量保護。

大型變壓器一般采用的電氣保護方式和工作原理。

1、瓦斯保護：

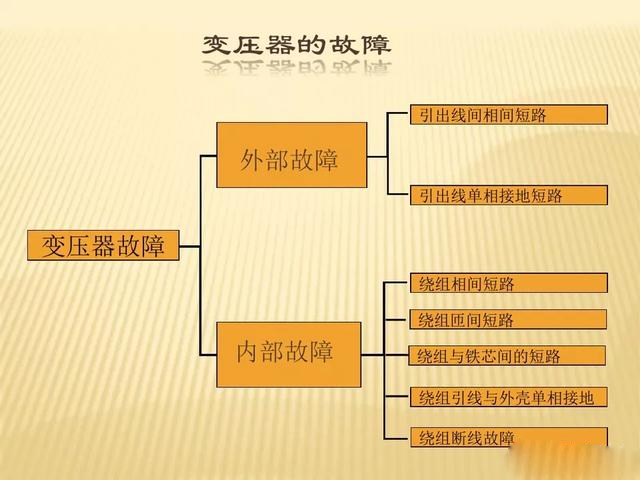

保護變壓器的內部短路和油面降低的故障。變壓器瓦斯保護反應變壓器油箱內部各種故障和油面降低信號。

2，差動保護、電流速斷保護：

保護變壓器繞組或引出線各相的相間短路、大接地電流系統的接地短路以及繞組匝間短路。保護瞬時動作于斷開變壓器的各側斷路器。

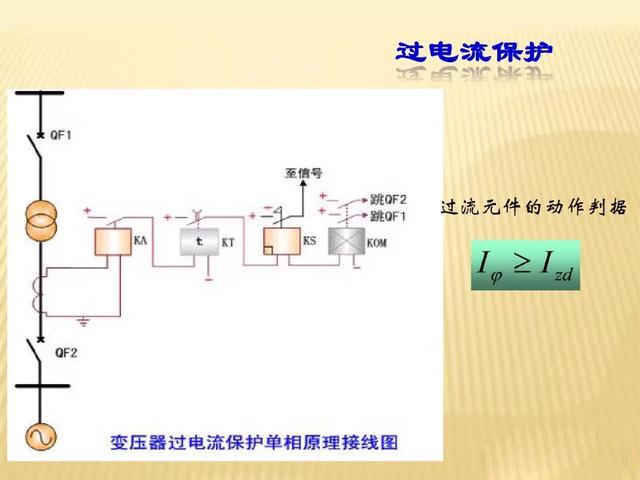

3、過電流保護：

保護外部相間短路，并作為瓦斯保護和差動保護(或電流速斷保護)的后備保護。

4，零序電流保護：

保護大接地電流系統的外部單相接地短路。 反應大接地電流系統中變壓器外部接地短路的零序電流保護。

110kV及以上大接地電流系統中，如果變壓器中性點可能接地運行，對于兩側或三側電源的升壓變壓器或降壓變壓器應裝設零序電流保護，作變壓器主保護的后備保護，并作為相鄰元件的后備保護。

5、過負荷保護：保護對稱過負荷，一般情況下作用于信號。

6，過勵磁保護：保護變壓器的過勵磁不超過允許的限度。

裝設變壓器過勵磁保護的目的是為了檢測變壓器的過勵磁情況，及時發出信號或動作于跳閘，使變壓器的過勵磁不超過允許的限度，防止變壓器因過勵磁而損壞。

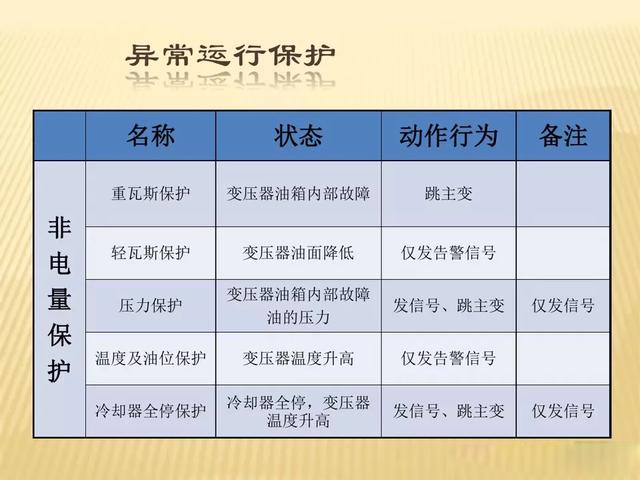

大型變壓器一般采用的非電量保護：

一，瓦斯保護：可以分為輕瓦斯保護和重瓦斯保護。

1、輕瓦斯保護 。

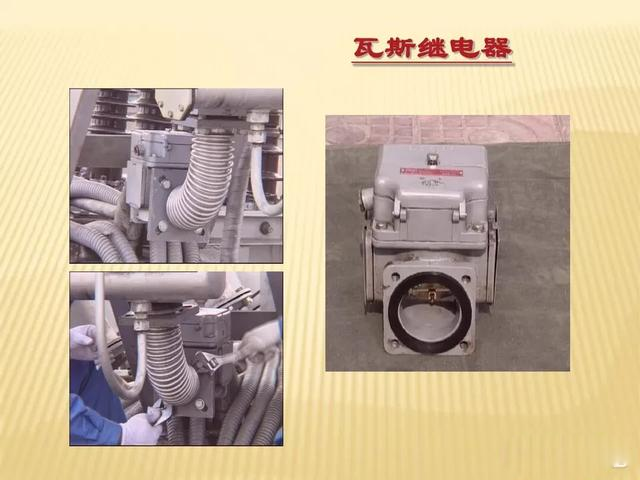

保護原理 ：內部故障比較輕微或在故障的初期，油箱內的油被分解、汽化，產生少量氣體積聚在瓦斯繼電器的頂部，當氣體量超過整定值時，發出報警信號，提示維護人員進行檢查，防止故障的發展。

2，重瓦斯保護 。

保護原理：變壓器油箱內部發生故障時，油箱內的油被分解、汽化，產生大量氣體，油箱內壓力急劇升高，氣體及油流迅速向油枕流動，流速超過重瓦斯的整定值時，瞬間動作切除主變。

二，壓力釋放閥的保護。

保護原理：安裝壓力釋放閥可使變壓器在油箱內部發生故障、壓力升高至壓力釋放閥的開啟壓力時，壓力釋放閥在2ms內迅速開啟，使變壓器油箱內的壓力很快降低。當壓力降到關閉壓力值時，壓力釋放閥便可靠關閉，使變壓器油箱內永遠保持正壓，有效地防止外部空氣、水分及其他雜質進入油箱，且具有動作后無元件損壞，無需更換等優點，目前已被廣泛應用。

三，變壓器的壓力突變保護。

保護原理：感應特定故障下油箱內部壓力的瞬時升高，根據油箱內由于事故造成的動態壓力增長來動作的。當變壓器內部發生故障，油室內壓力突然上升，當上升速度超過一定數值，壓力達到動作值時，壓力開關動作，發出信號報警或切斷電源使變壓器退出運行。該保護比壓力釋放閥動作速度更快，但不釋放內部壓力。

四，變壓器的溫控器保護

保護原理：為保護變壓器的安全運行，其冷卻介質及繞組的溫度要控制在規定的范圍內，這就需要溫度控制器來提供溫度的測量、冷卻控制等功能。當溫度超過允許范圍時，提供報警或跳閘信號，確保設備的壽命。

五，變壓器的油位計保護。

保護原理：指針式油位計通過內部的連桿將變壓器油面的上下線轉換成角位移信號，使油位計指針轉動，顯示油位！

現在的變壓器電氣保護和非電量保護相對來說都已經非常成熟了，了解這些東西可以更好的運行和維護變壓器。
